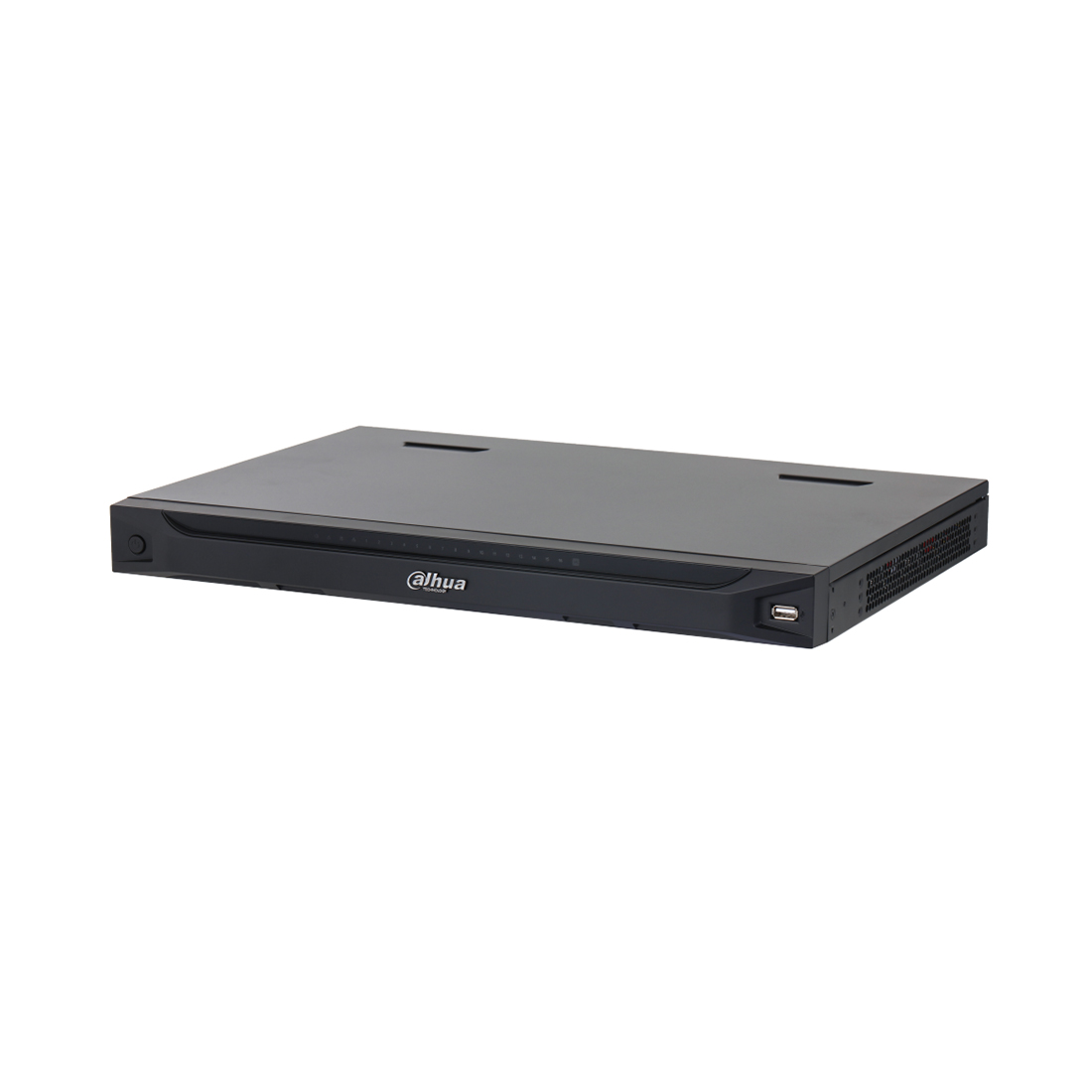

Видеодекодер Dahua DHI-NVD0605DU-2I

Dahua DHI-NVD0605DU-2I — профессиональный сетевой видеодекодер (Network Video Decoder) для систем видеонаблюдения, ситуационных центров и видеостен. Устройство принимает видеопотоки с IP-камер, видеорегистраторов и серверов управления видео по сети и преобразует (декодирует) их в сигнал, который выводится напрямую на мониторы, LED-экраны или видеостену через 6 портов HDMI. Проще говоря, декодер заменяет компьютеры с клиентским ПО: изображение с десятков камер выводится на большие экраны стабильно, без зависаний, без операционной системы на рабочем месте оператора и без лишних затрат на рабочие станции.

Для чего используется

Основная задача устройства — построение экранов коллективного отображения. Типовые сценарии применения:

• Ситуационные центры и диспетчерские — вывод изображения с камер на видеостену из нескольких панелей или на светодиодный экран, с автоматической сменой сцен и раскладок.
• Посты охраны и мониторинговые центры — круглосуточное отображение камер на 1–6 мониторах, управление раскладками с сервера или платформы.
• Торговые центры, вокзалы, производства, школы, стадионы — централизованный контроль территории с большим количеством камер высокого разрешения.
• Коммерческие дисплеи и конференц-залы — вывод на экран как видеонаблюдения, так и сигнала с компьютера или системы видеоконференцсвязи (через входы HDMI).

Как это работает

Декодер подключается в локальную сеть через гигабитный порт RJ-45 и получает потоки от камер напрямую (по ONVIF, RTSP, частным протоколам Dahua и Hikvision) либо от системы управления видео (DSS, ICC и другие платформы Dahua). Выходы HDMI подключаются к мониторам, к контроллеру LED-экрана или к панелям видеостены. Настройка раскладок, сцен, туров и фоновых изображений выполняется через веб-интерфейс устройства или из платформы видеонаблюдения. Дополнительно доступны входы HDMI — на экран можно вывести картинку с ноутбука или системы ВКС и совмещать её с окнами видеонаблюдения.

Ключевые возможности

• 6 каналов вывода HDMI. Шесть независимых выходов позволяют собрать видеостену из 6 экранов или обслуживать до шести отдельных мониторов одним устройством.
• Мощное декодирование. Поддерживается обработка потоков вплоть до 7680 × 4320@60 к/с с камер 32 Мп. Реальная ёмкость: 2 канала 32 Мп@25 к/с (только H.265), 7 каналов 12 Мп, 10 каналов 8 Мп, 14 каналов 6 Мп, 18 каналов 5 Мп, 21 канал 4 Мп, 28 каналов 3 Мп, 43 канала 1080p или 108 каналов D1 при 25 к/с.
• Работа с LED-экранами. Поддержка нестандартных сверхшироких и сверхвысоких разрешений с произвольной настройкой: максимум 3840 пикселей по ширине и по высоте, минимум 524 пикселя. Это позволяет подключать светодиодные экраны с мелким шагом пикселя (fine pitch LED) без промежуточных масштабаторов.
• Гибкое разбиение экрана. Раскладки 1/4/6/8/9/16/25/36 окон, а также произвольное разбиение M × N (до 36 окон). Поддерживается наложение окон, свободное перемещение (роуминг) и изменение размера окон.
• Склейка экранов. До 6 дисплеев объединяются в единое полотно, синхронизация раскладок происходит за миллисекунды — картинка на всех экранах переключается одновременно, без рассинхрона.
• Сцены и туры. Настройка схем отображения, автоматическая смена сцен по расписанию и по заданному интервалу.
• Поддержка форматов сжатия. Видео: H.265, H.264, MJPEG, MPEG4, MPEG2, SVAC. Аудио: PCM, G.711, AAC. Разрешения от QCIF и D1 до 12 Мп и 32 Мп.
• Входы HDMI (2 канала). Приём сигнала с разрешением до 3840 × 2160@60 к/с, а также 4096 × 2160@60 Гц; вывод изображения с ПК или системы видеоконференций на видеостену. Задержка в режиме KVM при 1080p@60 вход / 1080p@60 выход — около 150 мс.
• Отображение аналитики (AI). Правила интеллектуального видеоанализа (пересечение линии, вторжение в зону и т. п.) выводятся прямо на большой экран.
• Виртуальный LED и фоновые изображения. Наложение произвольного текста OSD с настройкой положения и размера шрифта, отображение HD-фонов и выбор цвета фона видеостены.
• Интеграция с платформами. Бесшовная работа с общими и отраслевыми платформами Dahua, что позволяет строить законченное решение из камер, серверов и средств отображения одного вендора.

Интерфейсы

• Видеовыход: 6 × HDMI
• Видеовход: 2 × HDMI
• Аудио: 2 × 3,5 мм (вход и выход, поддержка двусторонней аудиосвязи)
• Сеть: 1 × RJ-45, 10/100/1000 Мбит/с, самонастраиваемый
• Тревожные входы/выходы: 1 вход / 1 выход
• RS-232: 3 (1 × DB9, 2 × RJ-45)
• RS-485: 1
• USB: 3 (2 × USB 3.0, 1 × USB 2.0)

Технические характеристики

• Процессор: высокопроизводительный встраиваемый процессор
• Операционная система: встроенная Linux
• Протоколы: ONVIF, RTSP, частный протокол Dahua, частный протокол Hikvision
• Тип потока: композитный поток / видеопоток
• Фиксированные разрешения вывода: 1920 × 1080@60 Гц, 1600 × 1200@60 Гц, 1400 × 1050@60 Гц, 1600 × 900@60 Гц, 1366 × 768@60 Гц, 1280 × 1024@60 Гц, 1280 × 720@60 Гц, 1024 × 768@60 Гц; плюс произвольное пользовательское разрешение
• Питание: 100–240 В переменного тока, 50–60 Гц
• Энергопотребление: не более 50 Вт
• Рабочая температура: от –10 °C до +55 °C
• Рабочая влажность: 10–95 % без конденсата
• Габариты устройства: 482,6 × 317,3 × 44,5 мм (корпус 19", высота 1U)
• Габариты упаковки: 536 × 402 × 140 мм
• Вес нетто: 4,5–4,8 кг; вес брутто: 5,3–5,5 кг

Преимущества для заказчика

• Одно устройство высотой 1U в стандартной 19-дюймовой стойке заменяет несколько рабочих станций с клиентским ПО.
• Встроенная ОС Linux обеспечивает круглосуточную работу без перезагрузок, зависаний и обновлений, характерных для ПК.
• Прямое подключение LED-экранов с произвольным разрешением — без дополнительных конвертеров и масштабаторов.
• Простое масштабирование системы: при росте числа камер и экранов достаточно добавить ещё один декодер.
• Снижение совокупной стоимости владения за счёт отказа от дорогих графических станций и лицензий.

Комплектность и заказ

Тип: сетевой видеодекодер. Артикул: DHI-NVD0605DU-2I. Описание производителя: Dahua 6CH UHD Network Video Decoder.
