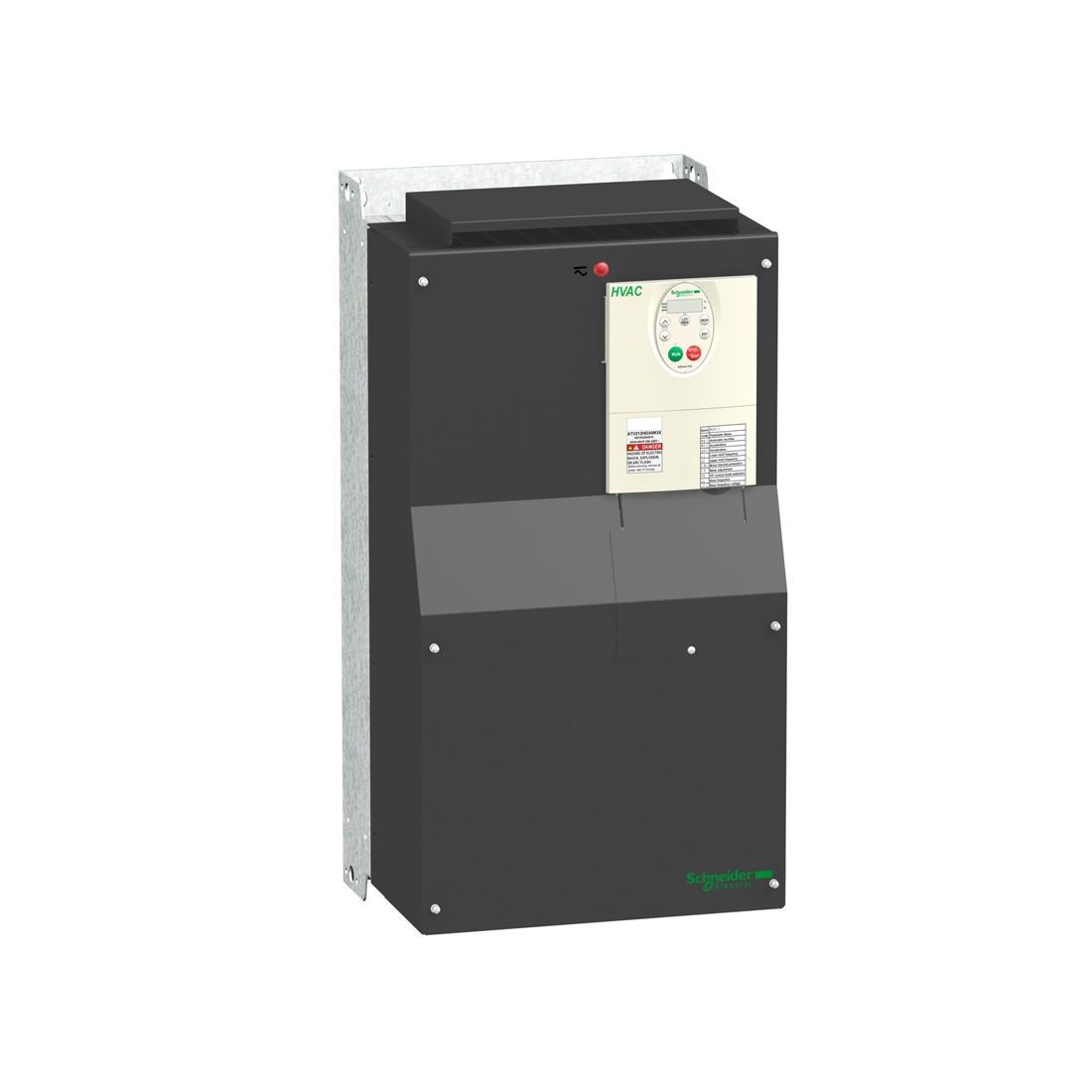

Преобразователь частоты SE ATV212 55Квт 480В IP21
Полное наименование
Преобразователь частоты, SE, ATV212HD55N4, 55Квт 480В IP21
Основные характеристики
- Краткое название устройства ATV212
- Назначение продукта Асинхронные электродвигатели
- Число фаз 3 фазы
- мощность двигателя, кВт 55 kW
- мощность двигателя, л.с. 75 hp
- Пределы напряжения питания 323…528 миля
- частота сети питания 50...60 Гц - 5...5 %
- линейный ток 102,7 A в 380 В
89 A в 480 В - Серия Altivar 212
- Тип продукта Преобразователь частоты
- Специальная область применения продукта Насосы и вентиляторы в ОВКВ
- Протокол порта связи METASYS N2
BACnet
LonWorks
APOGEE FLN
Modbus - [Us] номинальное напряжение сети 380...480 В - 15...10 %
- фильтр помех Класс C2 с интегрированным фильтром ЭМС
- степень защиты IP IP21
Дополнительные характеристики
- полная мощность 76,3 kVA в 380 В
- непрерывный выходной ток
116 A в 380 В
116 A в 460 В - макс. переходной ток 127,6 A для 60 с
- выходная частота привода 0,5…200 дюйм
- диапазон скоростей 1…10
- точность скорость +/- 10 % номинального проскальзывания 0,2 Tn ... Tn
- Локальная индикация Шина пост. тока под напряжением: 1 светодиод (красный)
- Выходное напряжение <= напряжение питания
- изоляция Электрический между мощностью и управлением
- тип кабеля
Без монтажного комплекта: 1 провод (-а)кабель МЭК в 45 °C, медь 90 °C / XLPE/EPR
Без монтажного комплекта: 1 провод (-а)кабель МЭК в 45 °C, медь 70 °C / PVC
С комплектом UL тип 1: 3 провод (-а)кабель UL 508 в 40 °C, медь 75 °C / PVC - электрическое соединение
VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: зажим 2,5 mm² / AWG 14
L1/R, L2/S, L3/T: зажим 150 mm² (300 kcmil) - момент затяжки
0,6 Н·м (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
41 Н·м, 360 фунт•дюйм (L1/R, L2/S, L3/T) - питание
Внутреннее питание для регулировочного потенциометра: 10.5 В постоянный ток +/- 5 %, <10 A, тип защиты: защита от перегрузки и короткого замыкания
Внутреннее питание: 24 В постоянный ток (21…27 миля), <200 A, тип защиты: защита от перегрузки и короткого замыкания - длительность выборки
- 2 ms +/- 0,5 мс F дискретный
- 2 ms +/- 0,5 мс R дискретный
- 2 ms +/- 0,5 мс RES дискретный
- 3,5 ms +/- 0,5 мс VIA Аналоговый
- 22 ms +/- 0,5 мс VIB Аналоговый
- время срабатывания
- FM 2 ms, допуск +/- 0,5 мс для Аналоговый выход(ы)
- FLA, FLC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы)
- FLB, FLC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы)
- RY, RC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы)
- точность
- +/- 0,6 % (VIA) для изменения температуры 60 °C
- +/- 0,6 % (VIB) для изменения температуры 60 °C
- +/- 1 % (FM) для изменения температуры 60 °C
- ошибка линеаризации
- VIA: +/- 0,15 % макс. значения для вход
- VIB: +/- 0,15 % макс. значения для вход
- FM: +/- 0,2 % для выход
- тип аналогового выхода
- FM напряжение, устанавливаемое переключателем 0...10 V Пост. ток, полное сопротивление: 7620 Ом, разрешение 10 бит
- FM ток, устанавливаемый переключателем 0...20 mA, полное сопротивление: 970 Ом, разрешение 10 бит
- тип дискретного выхода
- Задаваем. релейная логика: (FLA, FLC) нет - 100000 циклы
- Задаваем. релейная логика: (FLB, FLC) Н.З. - 100000 циклы
- Задаваем. релейная логика: (RY, RC) нет - 100000 циклы
- минимальный коммутируемый ток
- 3 мА в 24 В пост. ток для задаваем. релейная логика
- макс. коммутируемый ток
- 5 A в 250 В пер. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (FL, R)
- 5 A в 30 В пост. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (FL, R)
- 2 A в 250 В пер. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (FL, R)
- 2 A в 30 В пост. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (FL, R)
- тип дискретного входа
- F программируемый 24 V пост. тока, с ПЛК уровня 1, полное сопротивление: 4700 Ом
- R программируемый 24 V пост. тока, с ПЛК уровня 1, полное сопротивление: 4700 Ом
- RES программируемый 24 V пост. тока, с ПЛК уровня 1, полное сопротивление: 4700 Ом
- тип дискретных входов
- Положительная логика (источник) (F, R, RES), <= 5 В (состояние 0), >= 11 В (состояние 1)
- Отрицательная логика (приемник) (F, R, RES), >= 16 В (состояние 0), <= 10 В (состояние 1)
- Электрическая прочность изоляции
- 3535 миля Постоянный ток между зажимами заземления и питания
- 5092 миля Постоянный ток между зажимами управления и питания
- сопротивление изоляции
- >= 1 МОм 500 В пост. тока в течение 1 минуты
- разрешение по частоте
- Дисплейный блок: 0,1 Гц
- Аналоговый вход: 0,024/50 Гц
- Служба обмена данными
- Тайм-аут задается в диапазоне от 0,1 до 100 с
- Составные регистры записи (16) максимум 2 слова
- Записать единичный регистр (06)
- Регистр временного хранения считывания (03), макс. 2 слов
- Считать идентификацию устройства (43)
- Запрещаемый контроль
- опциональная карта
- Коммуникационная карта для LonWorks
- Рассеиваемая мощность [Вт]
- 1455 W
- воздушный поток
- 498 м³/ч
- функциональность
- Среди
- специальное применение
- HVAC
- Выбор применения преобразователя частоты
- Здания - ОВК (обогрев, вентиляция, кондиционирование) спиральный компрессор
- Здания - ОВК (обогрев, вентиляция, кондиционирование) вентилятор
- Здания - ОВК (обогрев, вентиляция, кондиционирование) насос
- Диапазон мощности двигателя AC-3
- 55…100 kW в 380…440 миля 3 фазы
- 55…100 kW в 480…500 миля 3 фазы
- Тип пускателя
- Преобразователь частоты
- количество дискретных выходов
- 2
- Количество аналоговых входов
- 2
- Тип подключения
- VIA напряжение, устанавливаемое переключателем: 0...10 V постоянный ток 24 В макс., полное сопротивление: 30000 Ом, разрешение 10 бит
- VIB задаваем. напряжение: 0...10 V постоянный ток 24 В макс., полное сопротивление: 30000 Ом, разрешение 10 бит
- VIB конфигурируем. датчик PTC: 0...6 датчиков, полное сопротивление: 1500 Ом
- VIA ток, устанавливаемый переключателем: 0...20 mA, полное сопротивление: 250 Ом, разрешение 10 бит
- Количество аналоговых выходов
- 1
- Физический интерфейс
- 2х проводный RS 485
- Тип присоединения
- 1 Открытый стиль
- 1 RJ45
- Скорость передачи
- 9600 бит/с или 19200 бит/с
- кадр передачи
- RTU
- кол-во адресов
- 1…247
- формат данных
- 8 бит, 1 стоповый бит, чет/нечет или без проверки на четн
- тип смещения
- Без импеданса
- Профиль управления асинхронным электродви
- Отношение напряжения/частоты, автоматическая компенсация (U/f + автоматическое Uo)
- Управление вектором потока без датчика, стандартный
- Отношение напряжения/частоты, 5 точки
- Отношение напряжения/частоты - энергосбережение, квад
- Отношение напряжения/частоты, 2 точки
- точность момента
- +/- 15 %
- переходная перегрузка по вращающему момент
- 120 % номинального крутящего момента двигателя +/- 10 % для 60 с
- программы ускорения и замедления
- Автоматически, исходя из нагрузки
- Линейн., задается отдельно, от 0,01 до 3200 с
- компенсация проскальзывания вала двигател
- Регулируем.
- Автоматически при любой нагрузке
- Недоступно при управлении двигателем путем преобразо
- частота коммутации
- 6...16 kHz регулируем.
- 8...16 kHz с понижающим коэффициентом
- номинальн. частота коммутации
- 8 kHz
- торможение до остановки
- При помощи прикладывания постоянного тока
- Частота сети
- 47,5...63 Гц
- предполагаемый линейный Isc
- 22 kA
- тип защиты
- Защита от перегрева: привод
- Ступень тепловой мощности: привод
- Короткое замыкание между фазами двигателя: привод
- Исчезновение фазы на входе: привод
- Сверхток между выходной фазой и землей: привод
- Перенапряжение на шине пост. тока: привод
- Откл. в цепи управления: привод
- От превышения предельной скорости: привод
- Повышенное и пониженное напряжение линии питания: привод
- Повышенное напряжение питания: привод
- От исчезновения фазы на входе: привод
- Тепловая защита: двигатель
- Исчезновение фазы двигателя: двигатель
- С датчиками с положительным температурным коэффициен: двигатель
- Ширина
- 320 mm
- Высота
- 630 mm
- Глубина
- 290 mm
Артикул
ATV212HD55N4
Код
69832
В упаковке
1
Базовая единица
шт
Штрихкод
3606480322587
Объём
0.18 м3
Вес
42.5 кг
Гарантия
1 год
