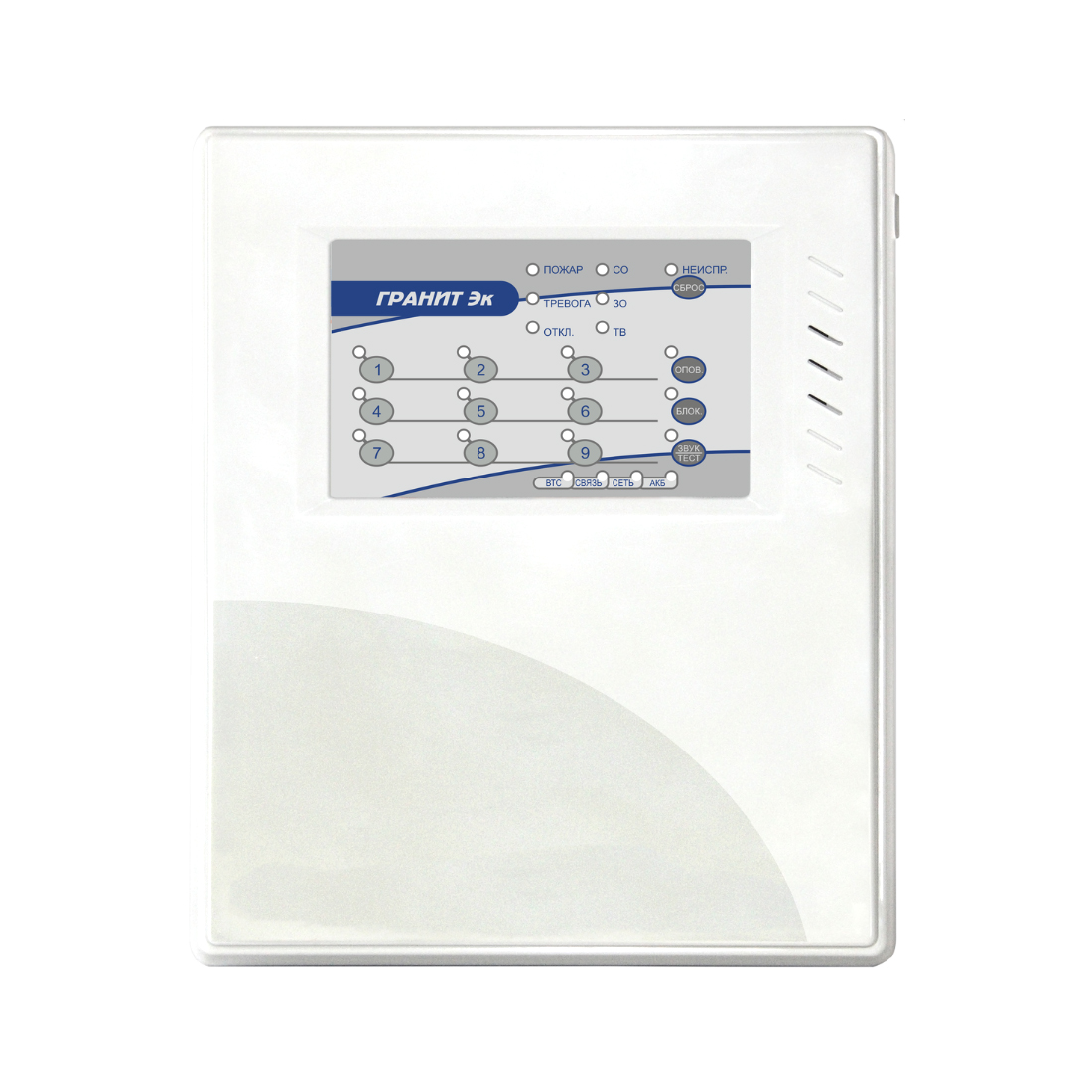

ПКП Сибирский Арсенал Гранит-9 Эк.
Сибирский Арсенал Гранит-9 Эк
Сибирский Арсенал Гранит-9 Эк — приемно-контрольный охранно-пожарный прибор, предназначенный для организации охранной и пожарной сигнализации на объекте. Прибор обеспечивает контроль состояния шлейфов сигнализации, управление внешними оповещателями и передачу сигналов о тревожных событиях во внешние цепи.
Назначение
Прибор применяется для обеспечения охранно-пожарной безопасности на объектах различного назначения. Гранит-9 Эк выполняет функции охранно-пожарной сигнализации, управляет оборудованием и поддерживает работу с контрольными (технологическими) шлейфами, к которым могут подключаться датчики температуры, освещенности, протечки воды и другие устройства с гальванически изолированными контактами.
Особенности
- 9 шлейфов сигнализации.
- Поддержка типов шлейфов: охранный, пожарный, технологический, неиспользуемый.
- Простая настройка без компьютера с помощью кнопок на лицевой панели.
- Возможность объединения однотипных шлейфов в разделы для совместного управления.
- Поддержка постановки и снятия с охраны кнопками на панели.
- Возможность управления с помощью ключей Touch Memory, Proximity-карт, цифрового кода и радиоканальных брелоков при подключении соответствующих считывателей.
- Три выхода для подключения оповещателей: светового, звукового и табло «Выход».
- Контроль линий оповещения на обрыв и короткое замыкание.
- Передача сигналов «Пожар», «Тревога», «Неисправность», «Оповещение» через релейные выходы.
- Интеллектуальный источник питания с автоматической настройкой под АКБ 4,5 А·ч или 7 А·ч.
- Широкий диапазон входного напряжения питания.
Технические характеристики
| Тип устройства | Приемно-контрольный охранно-пожарный прибор |
| Количество шлейфов сигнализации | 9 |
| Количество идентификаторов | до 220 |
| Типы шлейфов | Охранный, пожарный, технологический, неиспользуемый |
| Напряжение на клеммах ШС в дежурном режиме | 15,3–18,7 В |
| Напряжение на клеммах ШС в разомкнутом состоянии | 21–23 В |
| Питание от сети переменного тока | 110–250 В |
| Питание от аккумулятора | 10,2–13,8 В |
| Резервный аккумулятор | 12 В, 4,5 А·ч или 7 А·ч |
| Максимальная мощность, потребляемая от сети | не более 12 ВА |
| Средний ток потребления в дежурном режиме от АКБ | не более 0,18 А |
| Время работы от АКБ 4,5 А·ч | не менее 25 ч в дежурном режиме, не менее 3 ч в режиме тревоги |
| Время работы от АКБ 7 А·ч | не менее 39 ч в дежурном режиме, не менее 5 ч в режиме тревоги |
| Напряжение на внешнюю нагрузку | 10–14 В |
| Суммарный ток внешней нагрузки по цепи 12 В | не более 1,0 А |
| Количество релейных выходов | 4 |
| Степень защиты | IP20 |
| Рабочая температура (без АКБ) | от -40 до +55 °C |
| Относительная влажность | до 93 % |
| Габаритные размеры | 250 × 210 × 80 мм |
| Масса без аккумулятора | не более 1 кг |
| Средняя наработка на отказ | не менее 40000 ч |
| Срок службы | 10 лет |
Дополнительная информация
Гранит-9 Эк подходит для построения локальных систем охранно-пожарной сигнализации на небольших и средних объектах. Благодаря простой настройке с панели прибор удобен для объектов, где требуется надежное базовое решение без использования компьютера для конфигурирования.
